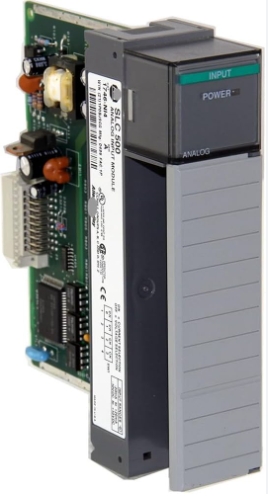

„Allen Bradley 1746-NI4 SLC 500“ analoginis įvesties/išvesties modulis, naujas ir originalus, aukštos kokybės

Allenas Bradley 1746-NI4 SLC 500 analoginis 寞vesties/i拧vesties modulis

1746-NI4 yra SLC 500 keturių (4) kanalų analoginio įėjimo modulis. Jis turi vartotojo pasirenkamus įtampos arba srovės analoginius kanalus, skirtus palaikyti kelias stebėjimo ir valdymo programas; jis turi 16 bitų skiriamąją gebą ir turi nuimamą gnybtų bloką, kuris suteikia jungtis analoginio įėjimo kanalui. Šį kanalą galima prijungti kaip diferencialinę įėjimą. Plokštėje yra DIP jungiklis, kuris perjungia įėjimo arba srovės įtampą. Šio modulio galinės plokštės srovė esant 5 voltams yra 25 mA; esant 24 voltams – 85 mA. Reikėtų būti atsargiems ir vengti jungti įtampos šaltinį be siųstuvo srovės ir pan. prie kanalo, sukonfigūruoto srovės įėjimui. Gali įvykti netinkamas modulio veikimas arba jis gali būti pažeistas.

1746-NI4 standartiniai kabelio ilgiai yra 0,5, 1, 2,5 ir 5,0 metro. Šio modulio AIFM jungtis yra 15 kontaktų D formos. „Allen Bradley 1746-NI4“ srovės kilpos įvesties specifikacijos: įvesties diapazonas yra +/-20 mA (nominalus) ir +/-30 mA (maksimalus). Įėjimo varža yra 250 omų, o skiriamoji geba – 1,22070 µA vienam LSB, o apytikslis stiprinimo paklaidos poslinkis yra +/-67 ppm/Celsijaus laipsniais. Bendras tikslumas esant 25 laipsniams Celsijaus yra +/- 0,365 % visos skalės, +/- 0,642 % esant 60 laipsnių Celsijaus. Bendras tikslumo poslinkis yra +79 ppm/Celsijaus laipsniais visos skalės. 1746-NI4 įėjimo įtampos diapazonas yra +/-10 voltų nuolatinė srovė –1 LSB. Jo varža yra 1 megaomas. Tikslumo poslinkis yra +63 ppm/Celsijaus laipsniais visos skalės. Skiriamoji geba yra 305,176 µV kiekvienam LSB, o stiprinimo paklaidos poslinkis yra +/- 57 ppm/Celsijaus laipsniui. Bendras tikslumas esant 25 laipsnių Celsijaus temperatūrai yra +/-0,284 % visos skalės ir +/-0,504 % esant 60 laipsnių Celsijaus temperatūrai.

1746-NI4 yra analoginio įvesties modulis iš „Allen-Bradley“ SLC 500 serijos. Jame yra keturi (4) diferenciniai neizoliuoti įvesties kanalai, kuriuos galima individualiai pasirinkti įtampos arba srovės įvesties signalams. Pasirenkami įvesties signalų diapazonai yra nuo -20 iki +20 mA (arba nuo -10 iki +10 V nuolatinės srovės).

Modulis veikia konvertuodamas analoginį įvesties signalą per Delta-Sigma moduliaciją, kurios srovės įvesties diapazonas yra nuo -16 384 iki +16 384, o įtampos įvesties – nuo -32 768 iki +32 767. Konvertuoti duomenys gali būti apdorojami naudojant mastelio keitimo algoritmą, kad būtų rodomas išmatuotas proceso kintamasis. Abu metodai sukuria tą patį mastelio keitimo rezultatą.

艩is modulis suderinamas su fiksuotos arba modulin臈s aparatin臈s 寞rangos tipo SLC 500 valdikliu. Fiksuotos aparatin臈s 寞rangos SLC 500 versija turi integruotus 寞vesties / i拧vesties kanalus su ribotomis i拧pl臈timo galimyb臈mis. Modulin臈s aparatin臈s 寞rangos SLC 500 PLC sistema pasi啪ymi visi拧kai moduline ir pritaikoma sistema.

Šis modulis turi įmontuotą LED indikatorių, rodantį kiekvieno kanalo būseną ir bendrą modulio veikimo būseną. Tai užtikrina greitą modulio diagnostiką, kurią taip pat galima pasiekti per valdiklio diagnostikos pertraukimą. Ši ataskaitų sistema leidžia greičiau šalinti triktis ir padidina modulio prieinamumą.

Techninės specifikacijos 1746-NI4

Dalies numeris / Katalogo Nr.: 1746-NI4

Serija: SLC 500

Modulio tipas: Analoginis 寞vesties/i拧vesties modulis

Galinės plokštės srovė (5 voltai): 25 miliamperai

Galin臈s plok拧t臈s srov臈 (24 volt懦 nuolatin臈 srov臈): 85 miliamperai

漠vesties signalo kategorija: Nuo -20 iki +20 mA (arba) Nuo -10 iki +10 V nuolatinės srovės

Pralaidumas: 10 herc懦

Srov臈s 寞vesties kodavimas: nuo -16 384 iki +16 384

Atnaujinimo laikas: 512 mikrosekund啪i懦

漠tampos 寞vesties kodavimas: -32 768 iki +32 767

Rezoliucija: 16 bit懦

Važiuoklės vieta: Bet kuris įvesties/išvesties modulio lizdas, išskyrus 0 lizdą

Žingsnis atsakas: 60 milisekund啪i懦

Galin臈s plok拧t臈s srov臈: (5 voltai) 35 mA; (24 volt懦 nuolatin臈 srov臈) 85 mA

Paraiškos: Kombinuotas 120 volt懦 kintamosios srov臈s 寞vesties/i拧vesties

Konversijos tipas: Delta-Sigma moduliacija

Kabeli懦 ilgiai : 0,5, 1, 2,5 arba 5,0 metro.

Keitiklio skiriamoji geba: 16 bit懦

M奴s懦 paslaugos:

1, Visi m奴s懦 produktai yra nauji, original奴s ir geros kokyb臈s

2, M奴s懦 kainos yra labai konkurencingos.

3, Turime didel寞 kiek寞 sand臈lyje, tod臈l gal臈tume pad臈ti klientams gauti sunkiai gaunamus komponentus.

4. Visi u啪klausimai bus vertinami ir 寞 juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą

Daugiau preki懦 sand臈lyje:
