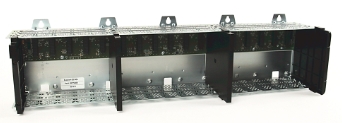

Allenas Bradley 1756-A17 „ControlLogix“ 17 lizdų korpusas
1756-A17 korpusas yra „ControlLogix“ serijos korpusas iš „Allen-Bradley“ / „Rockwell Automation“. Jis turi 5 tvirtinimo skirtukus viršuje ir 5 papildomus tvirtinimo skirtukus apačioje. 1756-A17 „ControlLogix“ korpusą galima naudoti su SEM varžtais arba be jų, tačiau SEM varžtų buvimas ar nebuvimas nulems, kiek ir kokios kitos tvirtinimo detalės reikės korpusui. Su SEM varžtais 1756-A17 korpusui reikia 5 „Phillips“ varžtų, 5 plokščių poveržlių, 5 padalintų poveržlių ir 5 SEM varžtų, o be SEM varžtų reikia 10 „Phillips“ varžtų, 5 plokščių poveržlių, 5 padalintų poveržlių ir 5 žvaigždutės formos poveržlių. 1756-A17 „ControlLogix“ korpusas gali saugiai veikti esant 32–140 laipsnių Farenheito temperatūrai ir neturi korpuso.
Techninės specifikacijosr 1756-A17
Gamintojas:Rockwell Automation
Montavimas:Skydinis tvirtinimas
Modulio tipas:Važiuoklė
Serija:„ControlLogix“
Dalies numeris / Katalogo Nr.:1756-A17
Prekės ženklas:Allen-Bradley
Lizdų skaičius:Septyniolika (17) lizd懦
Galinės plokštės srovė esant 1,2 V nuolatinei srovei:1,5 A
Galinės plokštės srovė esant 3,3 V nuolatinei srovei:4A/4 A
Galinės plokštės srovė esant 5,1 V nuolatinei srovei:15 A/6 A
Galinės plokštės srovė esant 24 V nuolatinei srovei:2,8 A / 2,8 A
Orientacija:Horizontaliai
Tvirtinimo skirtukų skaičius:Dešimt (10)
Darbinė temperatūra, B serija: nuo 0 °C iki +60 °C (nuo +32 °F iki +140 °F)
Darbinė temperatūra, C serija: -25…+60 °C (-13…+140 °F)
Laikymo temperatūra: nuo -40 °C iki +85 °C (nuo -40 °F iki +185 °F)
Santykinė drėgmė: nuo 5 iki 95 % (be kondensacijos)
Laido dydis: Funkcinis įžeminimas – 8,3 mm2 (8 AWG) vientisas arba daugiagyslis varinis laidas, kurio temperatūra yra 90 °C (194 °F) arba aukštesnė Apsauginis įžeminimas – 2,1 mm2 (14 AWG) vientisas arba daugiagyslis varinis laidas, kurio temperatūra yra 90 °C (194 °F) arba aukštesnė
Lizdai:17
Galios išsklaidymas (maks.):6 vatai
Matmenys: 30 x 36 x 8 coli懦
Svoris: 4,8 svaro (2,2 kilogramo)
Korpusas: atidarytas
Galin臈s plok拧t臈s srov臈 (5 volt懦 nuolatin臈 srov臈): 10 amper懦
Galin臈s plok拧t臈s srov臈 (24 volt懦 nuolatin臈 srov臈): 2,8 ampero
Aprašymas:
„Allen-Bradley 1756-A17“ yra „ControlLogix“ komponentas. Tai 17 lizdų korpusas, naudojamas „ControlLogix“ moduliams, įskaitant procesorius, įvesties / išvesties modulius, specializuotus modulius ir „Enhance Partner“ modulius, montuoti.
1756-A17 modelyje yra modulio korpusas su reikiama galinės plokštės jungtimi, leidžiančia prijungti vidinius modulius ir paskirstyti magistralės energiją per įterptąją elektroninę grandinę, bei numatytos tvirtinimo angos prie korpuso. Jo energijos suvartojimas yra 1,5 A esant 1,2 V nuolatinės srovės srovei; 4 A / 4 A esant 3,3 V nuolatinės srovės srovei; 15 A / 6 A esant 15 A / 6 A ir 2,8 A / 2,8 A esant 24 V nuolatinės srovės srovei.
Standartinis 1756-A17 korpusas turi integruotas laiko žymėjimo galimybes SOE taikymams. Korpuso pagrindinė plokštė paskirsto energiją kiekvienam korpuso moduliui, užtikrindama didelės spartos ryšio kelią tarp modulių. Visiems lauko laidams prijungti reikalingas 1492 biuletenio laidų IFM arba RTB. Standartinis 1756-A17 korpusas užtikrina lengvą priežiūrą dėl RIUP funkcijos. Siekiant išvengti keitimo klaidų, jis taip pat siūlo elektroninį kodų valdymą. Bet kokio sistemos ar lauko gedimo atveju išsami diagnostikos funkcija padeda nustatyti gedimą. Jis yra kompaktiškas, ekonomiškas ir lengvai suderinamas su tokiais elementais kaip „PanelView“ operatorius.
