Produkto apžvalga

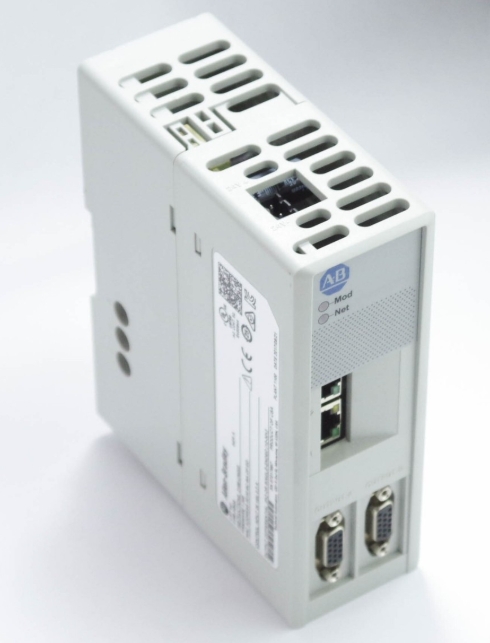

„Allen Bradley 2198-ABQE“ kodavimo įrenginio išvesties simuliatoriaus modulis yra ant DIN bėgelio montuojamas, prie „EtherNet“ / IP tinklo prijungtas atskiras įrenginys, skirtas tiksliems kodavimo įrenginio impulsų signalams perduoti periferinei įrangai, pvz., linijinio skenavimo vaizdo sistemų kameroms. Sukurtas sklandžiai integracijai su „Logix5000“ valdikliais ir „Kinetix“ servo pavaromis, šis modulis sujungia fizines ir virtualias ašis judesio valdymo sistemose, padidindamas automatizavimo efektyvumą ir tikslumą.

Pagrindinės savybės

EtherNet/IP tinklo integracija Palaiko realaus laiko ryšį ir sinchronizavimą pramoniniuose tinkluose, įgalindamas vieningą judėjimo ašių valdymą.

Dvigubos 15 kontaktų išvesties jungtys Per PO1 ir PO2 sąsajas perduoda didelės skiriamosios gebos kodavimo impulsus, suderinamus su įvairiomis vaizdo gavimo ir padėties nustatymo sistemomis.

Lankstus maitinimo šaltinis Veikia su 24 V nuolatine srove su iš anksto sumontuotais laidų kištukais, užtikrinančiais paprastą montavimą ir patikimumą.

Diagnostiniai šviesos diodai Tinklo būsenos, modulio sveikatos ir ryšio aktyvumo indikatoriai teikia veikimo atsiliepimus realiuoju laiku.

Kompaktiškas dizainas Vietą taupantis tvirtinimas ant DIN bėgelio su 100 mm tarpu viršuje ir apačioje, kad būtų užtikrintas optimalus oro srautas ir šilumos valdymas.

Techninės specifikacijos

Maitinimo įvestis 24 V nuolatinė srovė (pridedama iš anksto paruošta jungtis).

Sąsajos :

• Du RJ45 Ethernet prievadai (PORT1/PORT2), skirti EtherNet/IP ryšiui.
• Dvigubi 15 kontaktų D-sub išėjimai (PO1/PO2) kodavimo signalo paskirstymui.
• Matmenys: 150 mm (ilgis) x 50 mm (plotis) x 120 mm (aukštis).
• Aplinkosaugos įvertinimas: IP20 apsauga, darbinė temperatūra iki 50 °C.
• Sertifikatai: Atitinka EMC, LVD, RoHS ir Mašinų direktyvas, užtikrinant atitiktį pasauliniams reglamentams.

Diegimas ir konfigūravimas

Montavimas Pritvirtinkite modulį prie DIN bėgelio naudodami integruotą spaustuką, užtikrindami, kad gretimi moduliai arba tvirtinimo elementai nejudėtų į šoną.

Laidų instaliacija Prijunkite 24 V nuolatinės srovės maitinimą prie CP gnybtų bloko (sukimo momentas: 0,22 N·m), o periferinius įrenginius – prie PO1/PO2 išėjimų.

Tinklai : Susiekite PORT1/PORT2 su EtherNet/IP komutatoriais arba valdikliais sistemos integracijai.

IP adresavimas : Naudokite iš anksto pažymėtą žymą, kad dokumentuotumėte ir priskirtumėte statinį IP adresą tinklo identifikavimui.

Paraiškos

Didelio tikslumo judesio valdymas Idealiai tinka pakavimui, medžiagų tvarkymui ir surinkimo linijoms, kurioms reikalingas sinchronizuotas enkoderio grįžtamasis ryšys.

Vaizdavimo sistemos : Tiesinio skenavimo programose kameroms suteikia tikslius padėties duomenis.

Virtualios ašies integracija Sujungia fizines servo pavaras ir programine įranga pagrįstus judesio profilius „Logix5000“ aplinkose.

Privalumai

Sumažintas laidų sudėtingumas Supaprastina kabelių valdymą, sujungiant kodavimo įrenginio išvestis ir Ethernet ryšį.

Mastelio keitimas Palaiko kelių ašių konfigūracijas ir integraciją su „Kinetix 5500/5700“ pavaromis, skirtomis keičiamo mastelio automatizavimo sprendimams.

Diagnostinis skaidrumas LED indikatoriai ir „EtherNet“ / IP diagnostika supaprastina trikčių šalinimą ir priežiūrą.

Suderinamumas

Sklandžiai veikia su „Kinetix“ servo pavaromis, „GuardLogix“ saugos valdikliais ir „CompactLogix“ PAC.

Palaiko Ethernet topologijas (linijinę, žiedinę, žvaigždinę), kad būtų galima lanksčiai projektuoti tinklą.
