Produkto apžvalga

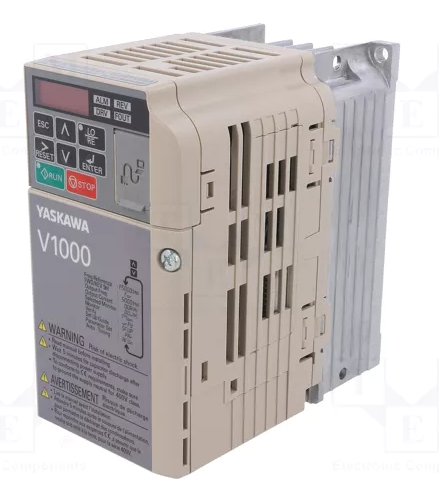

„YASKAWA“, pasaulinė pramoninės automatizavimo įrangos gamybos lyderė, savo CIMR-VCBA0003BAA modelį priskiria bendrosios paskirties vektorinių keitiklių serijai, specialiai sukurtai mažos ir vidutinės galios varikliams. Dėl pagrindinių privalumų – didelio efektyvumo, kompaktiškos konstrukcijos ir tikslaus valdymo, šis produktas plačiai naudojamas puslaidininkių gamyboje, LCD apdorojime, staklių valdyme ir automatizuotose gamybos linijose. Jis yra labai svarbus įrenginys, siekiant taupyti energiją ir optimizuoti procesus pramoninėje aplinkoje.

Pagrindinių parametrų suskirstymas

Pagrindiniai našumo rodikliai

· Tinkama variklio galia: 300 W (pastaba: modelyje nurodytas „0003“ paprastai atitinka 0,4 kW; galimi pavadinimų variantai. Patikrinkite su fizinėmis etiketėmis.)

· Įvesties maitinimas: Trifazis 750 V (suderinamas su vienfaziu 220 V įėjimu per parametrų reguliavimą).

· Nominali srovė: 200 A (didžiausia srovė iki 250 A trumpalaikiam perkrovimui.)

· Valdymo tikslumas: ±0,01 % greičio valdymo tikslumas, 0,01 Hz dažnio skiriamoji geba.

· Matmenys: 128 mm (plotis) × 68 mm (aukštis) × 118 mm (gylis), IP21 apsaugos klasė.

Sąsajos ir komunikacija

· Analoginiai įėjimai: 2 kanalai (palaiko 0–10 V įtampos / 4–20 mA srovės signalus).

· Skaitmeniniai įėjimai: 7 taškai (palaiko šaltinio/kriauklės įvestį su integruota optronų izoliacija).

· Ryšio protokolai: RS485/422 sąsaja suderinama su MECHATROLINK-II magistrale (reikalinga parametrų konfigūracija).

· Impulsų sąsaja: 1 kanalas su iki 32 kHz impulsų įvestimi/išvestimi.

Pagrindinių savybių analizė

1. Didelio efektyvumo vektorinio valdymo technologija

Naudodamas YASKAWA patentuotą bejutiklio vektoriaus valdymo algoritmą, šis keitiklis pasiekia:

· Tikslus variklio sukimo momento valdymas (±5 % sukimo momento tikslumas).

· Didelis sukimo momentas esant mažam greičiui (150 % vardinio sukimo momento esant 0,5 Hz).

· Dinaminio atsako laikas <50 ms, tinka greito paleidimo / stabdymo scenarijams.

2. Daugiamačiai apsaugos mechanizmai

· Elektros apsauga: apsauga nuo viršsrovės / viršįtampio / per žemos įtampos / fazės praradimo su automatiniu srovės ribojimu.

· Mechaninė apsauga: įmontuota elektroninė šiluminė relė variklio temperatūros stebėjimui realiuoju laiku.

· Prisitaikymas prie aplinkos sąlygų: Darbinė temperatūra nuo -10 ℃ iki 50 ℃, drėgmės tolerancija 5–95 % (nesikondensuojant).

3. Lankstūs valdymo režimai

· V/F valdymas: optimizuotas standartinėms ventiliatoriaus / siurblio apkrovoms.

· Uždaros kilpos vektorinis valdymas: Įgalina nulinio greičio svyravimą naudojant kodavimo įrenginį.

· Sinchroninis sekimo valdymas: pagrindinės ir pavaldinės ašies jungtis su greičio nuokrypiu <0,1%.

4. Energiją taupantis optimizavimo projektavimas

· Automatiškai sumažina nešlio dažnį esant tuščiajai eigai, kad sumažintų perjungimo nuostolius.

· Integruotas stabdymo įrenginys (pasirinktinai stabdymo rezistorius) regeneraciniam energijos atgavimui.

· Atitinka IEC61800-3 harmonikų standartus, galios koeficientas >0,95.

Tipiniai taikymo scenarijai

1. Puslaidininkių gamybos įranga

· Taikymo pavyzdys: Vaflinių plokštelių perkėlimo roboto valdymas.

· Techninis įgyvendinimas: Pasiekiamas mikronų lygio padėties nustatymo tikslumas naudojant impulsų komandas, suporuotas su saugos kontaktų įvestimis (H1/HC) avariniam stabdymui.

· Privalumas: Dėl mažo greičio vibracijos slopinimo užtikrinamas plokštelių tvarkymas be pažeidimų.

2. LCD ekranų gamybos linijos

· Taikymo pavyzdys: sinchroninis stiklo pagrindo apžiūros platformų valdymas.

· Techninis įgyvendinimas: Pagrindinio-pavaldinio konfigūracija, kai pagrindinis keitiklis siunčia greičio komandas pavaldiniams per MECHATROLINK-II.

· Privalumas: kelių ašių sinchronizavimo paklaida <0,01 mm, užtikrinanti tikrinimo tikslumą.

3. CNC staklių velenų pavaros

· Taikymo pavyzdys: penkių ašių apdirbimo centrai.

· Techninis įgyvendinimas: Analoginės įvesties (0–10 V) sąsajos su CNC sistemomis, integruotas S formos pagreitis/lėtėjimas.

· Privalumas: pjovimo padavimo greičio svyravimai <1 aps./min., pagerinant paviršiaus apdailos kokybę 30 %.

4. Naujos energetikos įrangos bandymai

· Taikymo pavyzdys: vėjo turbinos žingsnio sistemos modeliavimas.

· Techninis įgyvendinimas: Keturių kvadrantų veikimo galimybė imituoti tiesioginės / atvirkštinės apkrovos charakteristikas.

· Privalumas: energijos grįžtamojo ryšio efektyvumas >85 %, ženkliai sumažinantis bandymo energijos suvartojimą.

Pasirinkimo ir naudojimo rekomendacijos

1. Galios suderinimas: rekomenduojama varikliams ≤300 W (0,4 kW varikliams praktiškai reikia sumažinti galią).

2. Prisitaikymas prie aplinkos: dulkėtoje aplinkoje montuokite IP54 apsauginius dangčius; patobulinkite aušinimo konstrukcijas, skirtas aukštos temperatūros scenarijams.

3. Parametrų optimizavimas: paleidimo metu įjunkite „Automatinis sukimo momento padidinimas“ (parametras Pn002 = 1), kad pagerintumėte našumą mažu greičiu.

4. Priežiūra: Elektrolitinio kondensatoriaus talpą tikrinkite kas 5000 valandų; keiskite per ≤8 metus.

Pramonės palyginimas ir konkurenciniai pranašumai

Palyginti su panašiais produktais, tokiais kaip „Mitsubishi FR-D740“ ir „Siemens V20“, CIMR-VCBA0003BAA pasižymi šiais privalumais:

· Valdymo tikslumas: 20 % greitesnis sukimo momento atsakas esant vektoriaus valdymui.

· Ryšio galimybė: dviejų protokolų palaikymas (MECHATROLINK-II + Modbus).

· Galios tankis: 2,1 kW/kg, sutaupant 30 % montavimo vietos.

Būsimi atnaujinimo nurodymai

„YASKAWA“ pristatė naujos kartos CIMR-VC2A seriją, pagrįstą „EtherCAT“ magistrale, palaikančią IEEE 1588 laikrodžio sinchronizavimą ir pasiekiančią nanometrų lygio padėties nustatymo tikslumą. Sekite technologinę pažangą.

Produkto svetainė:

https://www.3splc.com/CIMR-VCBA0003BAA-_c0_ss

YASKAWA CIMR-VCBA0003BAA keitiklis, pasižymintis tiksliu valdymu, išsamiais apsaugos mechanizmais ir lanksčiu pritaikomumu, tapo mažos ir vidutinės galios keitiklių, naudojamų pramoninėje automatizacijoje, etalonu. Nesvarbu, ar tai būtų tradicinių staklių modernizavimas, ar naujos puslaidininkių gamybos linijos, šis įrenginys užtikrina stabilius ir patikimus pavaros sprendimus, suteikdamas įmonėms galimybę įgyvendinti išmanias gamybos transformacijas.
