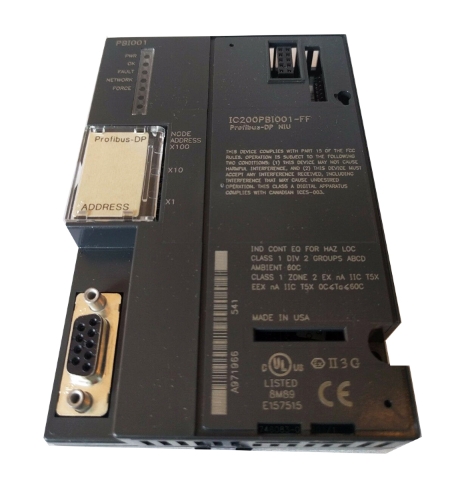

Pramoninės automatikos srityje sklandus ryšys tarp įrenginių yra labai svarbus siekiant užtikrinti efektyvumą, patikimumą ir valdymą realiuoju laiku. „GE Fanuc IC200PBI001“ – „Profibus-DP“ tinklo sąsajos įrenginys (NIU), sukurtas „VersaMax“ serijai, išsiskiria kaip galingas sprendimas integruojant įvesties / išvesties modulius į „Profibus“ tinklus.

Kas yra IC200PBI001?

IC200PBI001 yra „Profibus-DP“ tinkle esantis pavaldinis įrenginys, veikiantis kaip valdiklis iki 64 „VersaMax“ įvesties/išvesties modulių. Jis sujungia vietines įvesties/išvesties sistemas ir „Profibus“ pagrindinį įrenginį (pvz., PLC arba HMI), užtikrindamas automatinį duomenų mainus, diagnostiką ir valdymą. Dėl kompaktiško dizaino ir tvirtos konstrukcijos jis idealiai tinka reiklioms pramonės aplinkoms, tokioms kaip gamybos įmonės, energetikos objektai ir procesų automatizavimo sistemos.

Pagrindinės savybės

1. Lanksti tinklo konfigūracija

• Adresų diapazonas: NIU palaiko „Profibus“ adresus nuo 1 iki 125, todėl jį lengva integruoti į esamus tinklus.
• Duomenų perdavimo sparta: automatiškai aptinka tinklo greitį nuo 9,6 Kbaud iki 12 Mbaud, užtikrindamas suderinamumą su įvairiais pagrindiniais įrenginiais.
• Jungties tipas: 9 kontaktų D-sub jungtis supaprastina fizines jungtis, o modulio tvirtinimo prie DIN bėgelio galimybė padidina montavimo lankstumą.

2. Išsamus įvesties / išvesties palaikymas

• Talpa: IC200PBI001 gali apdoroti iki 375 baitų įvesties / išvesties duomenų, padalintų į įvestis (244 baitai) ir išvestis (244 baitai). Toks mastelio keitimas tinka programoms, kurioms reikalinga didelio tankio analoginė arba skaitmeninė įvestis / išvestis.
• Modulių suderinamumas: Jis sklandžiai veikia su visais „VersaMax“ didelio tankio analoginiais moduliais, todėl yra universalus mišraus signalo konfigūracijoms.

3. Patikima diagnostika ir stebėjimas

Priekiniame skydelyje yra penki LED indikatoriai, rodantys sistemos būseną realiuoju laiku:

• PWR (žalia): Rodo, kad maitinimo šaltinis aktyvus.
• Gerai (žalia): patvirtina, kad programinė įranga veikia.
• GEDIMAS (geltonas): įspėja vartotojus apie vidinius gedimus arba įvesties / išvesties modulio problemas.
• TINKLAS (žalia / geltona / išjungta):
  • Žalia: sėkmingas įvesties / išvesties perdavimas.
  • Gintaras: pagrindinė konfigūracija atmesta.
  • Išjungta: Nėra ryšio su pagrindiniu įrenginiu.
• PRIVERSTINIS (Įjungta / Išjungta): Rodo, ar kurios nors įvesties / išvesties vertės yra rankiniu būdu perrašytos.

Šie šviesos diodai suteikia technikams galimybę greitai išspręsti problemas, nenaudojant išorinių įrankių.

4. Energijos vartojimo efektyvumas

NIU suvartoja 250 mA iš 5 V magistralės ir 10 mA iš 3,3 V magistralės, taip sumažindamas energijos sąnaudas didelio masto diegimo metu. Specialus maitinimo modulis montuojamas tiesiai ant NIU, todėl supaprastinamas laidų jungimas ir sumažinama netvarka.

Techninės specifikacijos trumpai

• Matmenys: 120 × 50 × 90 mm
• Svoris: 0,31–0,55 kg (priklausomai nuo šaltinio)
• Vartotojo diagnostikos atmintis: 5 baitai
• Plėtra: Palaiko papildomus įvesties / išvesties modulius per išplėtimo stelažus.
• Garantija: Paprastai 1–2 metai (priklausomai nuo tiekėjo).

Praktinis pritaikymas

IC200PBI001 puikiai tinka situacijose, kai reikia:

• Didelės spartos duomenų mainai: automatiškai aptinkami duomenų perdavimo greičiai užtikrina minimalų delsą procesuose, kuriems svarbus laikas.
• Mastelio keitimas: 64 įvesties / išvesties modulių valdymas viename NIU sumažina kelių sąsajų poreikį, taip sumažinant išlaidas ir sudėtingumą.
• Nuotolinė diagnostika: LED indikatoriai ir diagnostinė atmintis supaprastina numatomąją priežiūrą ir sumažina prastovas.

Pavyzdžiui, maisto perdirbimo įmonėje NIU galėtų prijungti temperatūros jutiklius, variklių valdiklius ir vožtuvų pavaras prie centrinio programuojamo valdymo bloko (PLC), taip užtikrindamas tikslų gamybos linijų valdymą. Gedimų įspėjimai padėtų operatoriams spręsti tokias problemas kaip jutiklių gedimai ar ryšio sutrikimai, kol jos nepablogėjo.

Kodėl verta rinktis IC200PBI001?

• Patikimas patikimumas: „GE Fanuc“ reputacija pramoninės klasės įrangos srityje užtikrina ilgalaikį veikimą.
• Naudojimo paprastumas: Intuityvūs šviesos diodai ir automatinė konfigūracija sutrumpina nustatymo laiką.
• Ekonomiškumas: didelė įvesties / išvesties talpa vienam moduliui sumažina bendras eksploatavimo išlaidas.

„GE Fanuc IC200PBI001“ išlieka „Profibus-DP“ tinklų kertiniu akmeniu, siūlančiu lankstumo, diagnostikos ir energijos vartojimo efektyvumo derinį. Nesvarbu, ar atnaujinate senas sistemas, ar projektuojate naujas automatizavimo architektūras, šis NIU suteikia patikimą pagrindą sklandžiam įrenginių ryšiui.

Inžinieriams, ieškantiems patikimos, keičiamo dydžio ir patogios naudoti sąsajos, IC200PBI001 neabejotinai vertas dėmesio. Dėl gebėjimo tvarkyti sudėtingas įvesties / išvesties konfigūracijas ir tuo pačiu supaprastinant trikčių šalinimą, tai yra nesenstantis pramoninės automatikos privalumas.
