CDAQ-9178

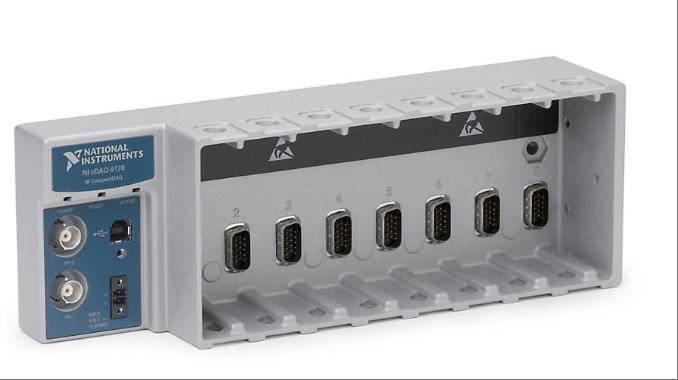

CDAQ-9178 modelis yra 8 lizdų USB kompaktiškas duomenų rinkimo korpusas, specialiai sukurtas mažoms ir nešiojamoms jutiklių matavimo sistemoms. Šis korpusas pasižymi „plug and play“ funkcija per USB sąsają, todėl jį lengva prijungti prie asmeninių, nešiojamųjų ar netbook kompiuterių be papildomų maitinimo adapterių, o tai labai supaprastina įrenginio diegimo procesą. Pagrindinis jo privalumas yra tas, kad jis palaiko įvairių tipų C serijos įvesties/išvesties modulių konfigūraciją. Vartotojai gali lanksčiai derinti analoginius įvesties/išvesties, skaitmeninius įvesties/išvesties ir skaitiklio/laikmačio modulius pagal bandymo reikalavimus, kad pasiektų sinchroninį sudėtingų signalų rinkimą ir apdorojimą. Korpusas aprūpintas keturiais 32 bitų universaliais skaitikliais/laikmačiais, kurie gali dalytis laikrodžio ir paleidimo signalais su dviem BNC jungtimis, kad atitiktų didelio tikslumo laiko nustatymo ir sinchronizavimo reikalavimus. Kompaktiškas dizainas suderina nešiojamumą ir pramoninio lygio patikimumą, todėl gali prisitaikyti prie įvairios aplinkos, tokios kaip laboratorijos, gamybos linijos ir mobilios bandymų platformos. Dėl modulinio išplėtimo galimybių jis suteikia vartotojams lanksčius ir efektyvius duomenų rinkimo sprendimus, ypač tinkamus pramoninės automatikos ir bandymų scenarijams, kuriems reikalingi daugiakanaliai ir didelio sinchronizavimo matavimai.
Techninės specifikacijos CDAQ-9178
Sąsaja ir maitinimo šaltinis:
Magistralės jungtis: priima USB 2.0 sąsają, palaiko „plug and play“ funkciją, maitinimui per USB nereikia papildomo maitinimo adapterio, todėl įrenginio diegimo procesas supaprastėja.
Įėjimo įtampos diapazonas: nuo 9 V iki 30 V, maksimali įėjimo galia – 15 W, suderinamas su keliomis maitinimo šaltinių aplinkomis.
Lizdo ir modulio suderinamumas:
Lizdų skaičius: Turėdamas 8 lizdus, palaiko lanksčią C serijos įvesties / išvesties modulių konfigūraciją ir gali derinti analoginius įvesties / išvesties, skaitmeninius įvesties / išvesties ir skaitiklio / laikmačio modulius, kad atitiktų sudėtingus testavimo reikalavimus.
Skaitiklio / laikmačio funkcija:
Integruotas skaitiklis: integruoja 4 32 bitų universalius skaitiklius / laikmačius, palaiko ortogonalius PWM kodavimo įrenginius, įvykių skaičiavimą, impulsų sekos generavimą ir periodo / dažnio matavimą.
BNC sąsaja: Prie skaitiklio galima prisijungti per dvi integruotas BNC jungtis, kad būtų galima bendrinti laikrodžio ir trigerio signalus bei pagerinti sinchronizacijos tikslumą.
Laiko ir sinchronizavimo galimybės:
Kelių dažnių palaikymas: gali vienu metu vykdyti 7 aparatinės įrangos laiko nustatymo operacijas, palaiko 3 nepriklausomus analoginius įvesties dažnius, tinka daugiaprogramio lygiagretaus apdorojimo scenarijams.
Išorinis paleidiklis: Įrengtas išorine BNC paleidiklio sąsaja, jis gali sinchronizuotis su išoriniais įrenginiais be skaitmeninio modulio laidų, taip supaprastinant sistemos integraciją.
Mechaninės ir apsauginės savybės:
Dydis: 254 mm (ilgis) x 88,13 mm (plotis) x 33,27 mm (aukštis) neapkrautoje būsenoje, kompaktiškas dizainas taupo vietą.
Apsaugos lygis: iki IP30 standarto, atsparus dulkėms, tinka pramoninei aplinkai.
Prisitaikymas prie aplinkos: Darbinė temperatūra svyruoja nuo -20 ° C iki 55 ° C, gali atlaikyti 30 g smūgius ir 3 g vibraciją, todėl atitinka atšiaurių darbo sąlygų reikalavimus.
Sauga ir atitiktis:
Saugos standartai: Atitinka IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 sertifikatus, siekiant užtikrinti elektros saugą.
Atitiktis aplinkosaugai: Atitinka RoHS direktyvą ir ftalatų apribojimo reikalavimus, užtikrinant naudotojų sveikatos ir aplinkos apsaugą.
Programinės įrangos ir kūrimo palaikymas:
Tvarkyklės ir įrankiai: Standartiškai aprūpinti NI DAQmx tvarkyklėmis, suderinamomis su „LabVIEW SignalExpress LE“, „LabVIEW“, „LabWindows/CVI“ ir „Measurement Studio“, teikiančiomis DAQ asistento kodo generavimo funkcijas.
Konfigūravimo įrankis: integruotas NI matavimo ir automatizavimo naršyklės (MAX) įrankis, palaikantis įrenginių konfigūravimą, testavimą ir pavyzdinių programų iškvietimą.
