CDAQ-9171

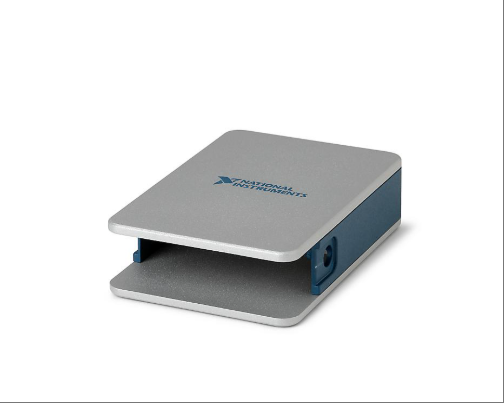

CDAQ-9171 modelis yra vieno lizdo USB magistralės maitinamas „CompactDAQ“ korpusas, specialiai sukurtas mažoms nešiojamoms jutiklių matavimo sistemoms. Šis korpusas leidžia greitai prijungti jutiklius ir elektrinius matavimo įrenginius per „plug and play“ USB sąsają, nereikalaujant papildomų maitinimo adapterių, o tai žymiai supaprastina įrenginio diegimo procesą. Pagrindinės jo funkcijos apima laiko, sinchronizavimo ir duomenų perdavimo tarp C serijos įvesties/išvesties modulių ir išorinių kompiuterių valdymą. Vartotojai gali lanksčiai derinti analoginius įvesties/išvesties, skaitmeninius įvesties/išvesties ir skaitiklio/laikmačio modulius, kad pasiektų sinchroninį kelių tipų signalų gavimą ir apdorojimą. Korpusas aprūpintas keturiais 32 bitų universaliais skaitikliais/laikmačiais, palaikančiais ortogoninius PWM kodavimo įrenginius. Taikymo scenarijai, tokie kaip įvykių skaičiavimas, impulsų sekos generavimas ir periodo/dažnio matavimas, gali būti pasiekiami per aparatinės įrangos laikmačius skaitmeninius C serijos modulius. Šis produktas, pasižymintis kompaktiška konstrukcija, pramoninio lygio patikimumu ir moduliniu mastelio keitimu, gali prisitaikyti prie įvairios aplinkos, tokios kaip laboratorijos, gamybos linijos ir mobilios bandymų platformos. Jis ypač tinka pramoninės automatikos ir bandymų scenarijams, kuriems reikalingas didelis sinchronizacijos matavimas, suteikiant vartotojams lanksčius ir efektyvius duomenų rinkimo sprendimus.
Techninės specifikacijos CDAQ-9171
Pagrindinės funkcijos ir sąsajos
Magistralės jungtis: priima USB 2.0 sąsają, palaiko „plug and play“ funkciją ir gali būti greitai prijungta prie kompiuterio, nešiojamojo kompiuterio ar netbook per vieną USB laidą, nereikalaujant papildomų maitinimo adapterių, taip supaprastinant įrenginio diegimo procesą.
Lizdo konfigūracija: Turėdamas vieną lizdą, palaiko lanksčią C serijos įvesties/išvesties modulių konfigūraciją. Vartotojai gali derinti analoginius įvesties/išvesties, skaitmeninius įvesties/išvesties ir skaitiklio/laikmačio modulius pagal testavimo reikalavimus, kad būtų pasiektas sinchroninis kelių tipų signalų gavimas ir apdorojimas.
2. Skaitiklio ir laikmačio funkcija
Integruotas skaitiklis: integruoja 4 32 bitų universalius skaitiklius / laikmačius, palaiko ortogonalius PWM kodavimo įrenginius, taikymo scenarijus, tokius kaip įvykių skaičiavimas, impulsų sekos generavimas ir periodo / dažnio matavimas.
Aparatinės įrangos laikui bėgant reguliuojama prieiga: prieigos skaitikliai veikia per įdiegtus skaitmeninius C serijos modulius su laikui bėgant (pvz., NI 9401 arba NI 9402), kad būtų užtikrintas didelis laiko nustatymo ir sinchronizavimo tikslumas.
3. Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo -20 °C iki 55 °C, tinka įvairioms aplinkos sąlygoms, tokioms kaip pramoninės patalpos ir laboratorijos.
Apsaugos lygis: IP30 standartas, atsparus dulkėms, užtikrinantis įrangos stabilumą atšiauriomis sąlygomis.
4. Elektrinės ir mechaninės specifikacijos
Įėjimo įtampos diapazonas: Palaiko 10–30 VDC maitinimo šaltinį, kurio maksimali galia yra 36 W, tenkinant įvairius maitinimo poreikius.
Dydis ir svoris: gaminio matmenys yra 223 mm × 100 mm × 259 mm, o svoris – 2,4 kilogramo. Dėl kompaktiško dizaino lengva integruoti ir diegti.
5. Programinės įrangos ir kūrimo palaikymas
Tvarkyklės ir įrankiai: NI DAQmx tvarkyklė yra standartinė, suderinama su „LabVIEW SignalExpress LE“, „LabVIEW“, „LabWindows/CVI“ ir „Measurement Studio“, teikia DAQ asistento kodo generavimo funkciją, kuri supaprastina kūrimo procesą.
Konfigūravimo įrankis: integruotas NI matavimo ir automatizavimo naršyklės (MAX) įrankis, palaikantis įrenginių konfigūravimą, testavimą ir pavyzdinių programų iškvietimą, siekiant pagerinti kūrimo efektyvumą.
6. Mastelio keitimas ir suderinamumas
Modulių suderinamumas: Palaiko daugiau nei 50 specialių matavimo modulių, tinkamų termoelementams ir RTD. Matavimui naudojami keli jutikliai, tokie kaip deformacijos matuokliai, apkrovos ir slėgio jutikliai, sukimo momento komponentai, akselerometrai, srauto matuokliai, kodavimo įrenginiai ir mikrofonai.
Daugiafunkcinis veikimas: jis gali vienu metu vykdyti 7 aparatinės įrangos laiko matavimo operacijas iš analoginių, skaitmeninių arba skaitiklio / laikmačio kanalų, kad atitiktų sudėtingus testavimo reikalavimus.
