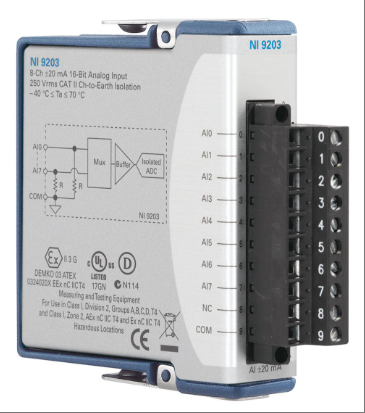

NI-9203
NI-9203 yra didelio našumo 8 kanalų C serijos srovės įvesties modulis, specialiai sukurtas pramoninėms valdymo ir stebėjimo sistemoms. Šis modulis palaiko ± 20 mA įvesties diapazoną, 16 bitų skiriamąją gebą ir maksimalų 200 kS/s diskretizavimo dažnį, ir gali tiksliai užfiksuoti dinaminius signalo pokyčius. Pagrindinis jo privalumas yra dvigubas izoliacijos barjeras (250 Vrms izoliacija) nuo kanalo iki įžeminimo gnybto, kuris užtikrina elektrinę izoliaciją tarp signalo ir maitinimo šaltinio per nepriklausomas izoliacijos grandines, efektyviai slopindamas elektromagnetinius trukdžius ir užtikrindamas sistemos saugumą. Modulis naudoja varžtinių gnybtų jungimo metodą, suderinamą su sandarios dangos versija, kad prisitaikytų prie drėgnos arba korozinės aplinkos, užtikrindamas patikimą fizinį prijungimą ir apsaugą. Šis produktas yra plačiai suderinamas su „CompactRIO“ įterptosiomis sistemomis, R serijos išplėtimo korpusais ir „CompactDAQ“ platformomis, palaikydamas NI DAQmx tvarkykles ir „LabVIEW“ kūrimo aplinkas. Jis tinka pramoninės automatikos, procesų valdymo ir mokslinių tyrimų bandymų scenarijams, suteikdamas vartotojams didelio tikslumo ir didelio patikimumo srovės signalo gavimo sprendimus.
Techninės specifikacijos NI-9203
Pagrindinės elektrinės charakteristikos
Įvesties diapazonas: palaiko dvikryptį srovės signalo matavimą nuo -20 mA iki 20 mA, apimdamas tipinį pramoninių jutiklių išvesties diapazoną.
Skiriamoji geba: Didelio tikslumo konversija pasiekiama naudojant 16 bitų ADC, o minimalus išskiriamas srovės pokytis yra maždaug 0,61 μA (20 mA diapazone).
Mėginių ėmimo dažnis: maksimalus mėginių ėmimo dažnis yra 200kS/s, kuris atitinka didelės spartos dinaminio signalo gavimo reikalavimus.
Izoliacijos ir apsaugos charakteristikos
Kanalo izoliacija: Įrengta 250 Vrms kanalo įžeminimo nuolatinės izoliacijos galimybė, sertifikuota UL/IEC.
Pereinamųjų trikdžių slopinimas: įmontuoti dvigubi izoliacijos barjerai efektyviai apsaugo nuo elektromagnetinių trukdžių pramoninėse vietose.
Apsaugos lygis: Bendra IP30 apsauga, palaikoma sandarinimo dangos parinktis.
Mechaninis ir jungčių projektavimas
Modulio konfigūracija: Vieno lizdo C serijos kompaktiška struktūra, suderinama su „CompactRIO“ / „CompactDAQ“ platformomis.
Gnybto tipas: su varžtinėmis jungtimis, palaikančiomis tiesioginį prijungimą ir atjungimą.
Darbinė temperatūra: Tinka plačiam temperatūrų diapazonui nuo -20 ℃ iki 55 ℃, o vibracijos tolerancija yra 3g (5–500 Hz).
Signalų apdorojimo galimybės
Kanalų konfigūracija: 8 kanalų vienpusis analoginis įėjimas, palaikantis diferencinio režimo išplėtimą.
Anti-aliasing filtravimas: įmontuotas programuojamas skaitmeninis filtras su reguliuojamu ribiniu dažniu.
Kalibravimo tikslumas: viso diapazono paklaida ≤ ± 0,05%, puikus ilgalaikis stabilumas.
Sertifikavimas ir atitiktis
Saugos sertifikatas: sertifikuotas pagal tarptautinius standartus, tokius kaip UL 61010-1 ir IEC 61010-1.
Elektromagnetinis suderinamumas: atitinka CISPR 11 A klasės spinduliuotės standartą ir IEC 61326 atsparumo reikalavimus.
Atitiktis aplinkosaugos reikalavimams: atitinka RoHS/REACH direktyvą, be halogenų, antipireninė medžiaga.
