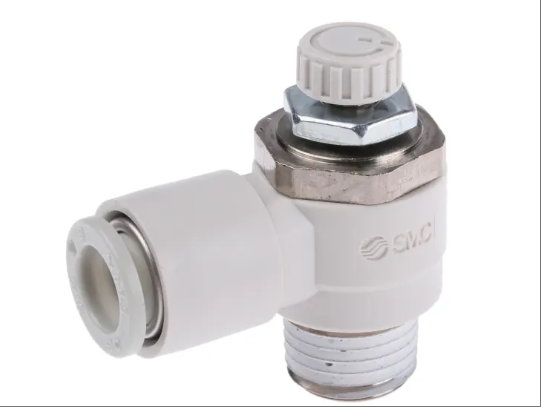

AS2201F-02-08S
AS2201F-02-08S modelio gaminys yra AS serijos greičio reguliavimo vožtuvas. Jame įdiegta stūmimo užrakto konstrukcija, siekiant patogiau užrakinti adatinį vožtuvą. Tuo pačiu metu didelė rankinio rato konstrukcija dar labiau optimizuoja eksploatavimo patirtį. Šis gaminys aprūpintas sandariklio specifikacijomis, kurios pagerina sandarinimo savybes, ir palaiko 360 ° laisvą vamzdynų judėjimą. Jį galima pritaikyti įvairių tipų jungiamosioms detalėms, kad būtų patenkinti skirtingi montavimo poreikiai. Kalbant apie sąsajos konstrukciją, oro įleidimo anga yra su R1/4 išoriniu sriegiu, o oro išleidimo anga suderinama su 8 mm skersmens vamzdžiais. Tuo pačiu metu numatyta R1/4 išorinio sriegio sąsaja, kad būtų užtikrintas tvirtas suderinamumas. Šis modelis valdo srautą naudodamas išmetimo droselį, kuris tinka cilindro judėjimo greičiui pneumatinėje sistemoje reguliuoti, ypač kai reikia tiksliai valdyti pavaros judėjimo greitį. Kompaktiška konstrukcija ir mažas srauto pasipriešinimas padeda supaprastinti oro srauto grandinę ir pagerinti sistemos efektyvumą.
Techninės specifikacijos AS2201F-02-08S
Infrastruktūros parametrai
Modelis: AS2201F-02-08S
Serija: AS serija
Montavimo būdas: Palaiko įvairias formas, tokias kaip tiesioginis montavimas, L formos laikiklio montavimas, DIN bėgelio montavimas ir laikiklio montavimas, todėl jį lengva lanksčiai pritaikyti prie skirtingų įrenginių išdėstymų.
Vožtuvo korpuso konstrukcija: metalinio vožtuvo korpuso alkūnės konstrukcija su įmontuota greito keitimo jungties konstrukcija, siekiant patogiau prijungti vamzdyną.
Lengvas dizainas: palyginti su ankstesniais produktais, jis sumažina svorį 30 % ir optimizuoja įrangos integravimo efektyvumą.
2. Veikimo parametrai
Valdymo metodas: Išmetimo droselio srauto valdymas, kuriuo tiksliai kontroliuojamas cilindro judėjimo greitis reguliuojant išmetamųjų dujų srautą.
Sriegio dydis: Tiek įleidimo, tiek išleidimo angos naudoja R1/4 išorinio sriegio sąsajas, tinkančias standartinėms pneumatinėms vamzdynų sistemoms.
Vamzdžio jungties skersmuo: Oro išleidimo anga palaiko Φ 8 mm skersmenį, atitinkantį įprastų vamzdynų reikalavimus.
Sandarinimo specifikacija: standartinė sandarinimo danga, skirta pagerinti sandarinimo savybes ir sumažinti nuotėkio riziką.
Srauto charakteristikos: konstrukcija yra paprasta, o pasipriešinimas mažas, todėl galima supaprastinti oro srauto grandinės konstrukciją ir pagerinti sistemos atsako greitį.
3. Veikimo parametrai
Slėgio diapazonas: 0,1–1,0 MPa, tinka daugumai pramoninių pneumatinių sistemų slėgio reikalavimų.
Reguliavimo būdas: reguliuokite srauto greitį sukdami rankratį ir palaipsniui uždarykite droselio vožtuvą sukdami pagal laikrodžio rodyklę.
Reguliavimo diapazonas: Reguliavimo apsisukimų skaičius neturėtų viršyti nustatytos vertės, kad nebūtų pažeistas adatinio vožtuvo mazgas.
Reakcijos charakteristikos: rekomenduojama montuoti šalia cilindro, kad sutrumpėtų atsako laikas. Kai vamzdyno tūris viršija cilindro tūrį, tai gali turėti įtakos greičio reguliavimo tikslumui.
4. Aplinkos parametrai
Darbinė temperatūra: nuo -10 ℃ iki 60 ℃, atitinkanti įprastinės pramoninės aplinkos reikalavimus.
Apsauginės savybės: Neelektrolitinis nikelio padengimas padidina atsparumą korozijai ir pailgina tarnavimo laiką.
5. Įrengimo ir priežiūros parametrai
Montavimo specifikacijos: Būtina iš anksto išvalyti vamzdynus, patvirtinti skysčio tekėjimo krypties žymėjimus ir vengti atvirkštinio montavimo.
Sukimo momento standartas: rankiniu būdu priveržus jungties sriegį, reikia naudoti įrankius, kad būtų galima priveržti 2–3 apsisukimus.
Sandarinimo valdymas: Ant vamzdžio sriegio užteptą sandariklį galima pakartotinai naudoti 2–3 kartus, o per stiprus priveržimas gali sukelti sandariklio išspaudimą.
Priežiūros taškai: reguliariai tikrinkite adatinio vožtuvo komponentų susidėvėjimą ir venkite naudoti greičio reguliavimo vožtuvą kaip uždaromąjį vožtuvą.
