SMC CDQ2B 25-15 DZ Naujas ir originalus aukštos kokybės

CDQ2B 25-15 DZ

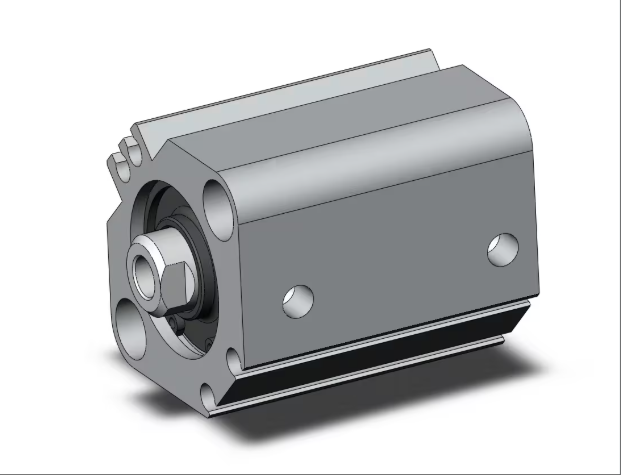

CDQ2B25-15DZ modelio gaminys yra plonas cilindras, priklausantis CQ2 serijai. Jis pritaikytas vieno koto dvigubo veikimo konstrukcijai ir užtikrina dvikryptį tiesinį stūmoklio judėjimą suslėgto oro pavara. Jo cilindro skersmuo yra 25 mm, eiga – 15 mm, o pagrindinė medžiaga yra aliuminio lydinys, kuris sujungia lengvas ir didelio stiprumo savybes, kad atitiktų kompaktiško erdvės išdėstymo reikalavimus. Cilindras turi magnetinį žiedą ir palaiko magnetinių jungiklių montavimą (kuriuos reikia įrengti atskirai), todėl lengva pasiekti padėties nustatymo funkciją; Naudojant standartinį montavimo metodą per kiaurymę, jį lengva pritvirtinti prie įrangos paviršiaus. Šis gaminys turi pagalvėlės konstrukciją, kuri sumažina stūmoklio koto smūgio triukšmą ir pailgina tarnavimo laiką. Darbinė temperatūra yra nuo -10 ℃ iki 60 ℃, o maksimalus slėgio atsparumas yra 1,0 MPa. Jis suderinamas su oru kaip varomąja terpe ir nereikalauja papildomo tepimo, todėl jį patogu prižiūrėti. Be to, magnetinio jungiklio montavimo angos konstrukcija leidžia montuoti mažus magnetinius jungiklius abiejose Φ 12–Φ 25 cilindro skersmens sekcijos pusėse arba visose keturiose Φ 32–Φ 100 cilindro skersmens sekcijos pusėse, o magnetiniai jungikliai neišsikiša iš paviršiaus, taip dar labiau pagerinant erdvės panaudojimą ir sistemos integraciją. Jis plačiai naudojamas pramonės scenarijuose, tokiuose kaip elektronikos gamybos ir pakavimo mašinos, kurioms reikalingas griežtas įrangos miniatiūrizavimas ir sklandus veikimas.

Techninės specifikacijos CDQ2B 25-15 DZ

Infrastruktūros parametrai

modelis: CDQ2B25-15DZ

Serija: CQ2 serija

Veiksmo režimas: dvigubas veiksmas, vienas strypas

Cilindro skersmuo: 25 mm

Kelionė: 15 mm

Montavimo būdas: montavimas per skylę (standartinis), modelio identifikacijoje raidė „B“ žymi šią montavimo formą, kurią lengva integruoti ir įdiegti.

Įmontuotas magnetinis žiedas: raidė „D“ modelyje rodo, kad cilindras turi įmontuotą magnetinį žiedą, kuris gali padėti įrengti magnetinius jungiklius ir palengvinti padėties aptikimo funkciją.

Magnetinio jungiklio montavimo anga: Z žymi magnetinio jungiklio montavimo angos formą, kuri palaiko dvipusį montavimą Φ 12–Φ 25 cilindro skersmens sekcijoje ir 4 pusių montavimą Φ 32–Φ 100 cilindro skersmens sekcijoje, o magnetinis jungiklis neišsikiša iš paviršiaus, todėl geriau išnaudojama erdvė.

2. Veikimo parametrai

Naudojamas skystis: oras

Slėgio atsparumo bandymo slėgis: 1,5 MPa

Didžiausias darbinis slėgis: 1,0 MPa

Minimalus darbinis slėgis: 0,05 MPa

Aplinkos ir skysčio temperatūra:

Kai nėra magnetinio jungiklio: nuo -10 ℃ iki 70 ℃ (neužšalusi)

Kai įrengtas magnetinis jungiklis: nuo -10 ℃ iki 60 ℃ (neužšalusi)

Tepimas: Nereikia

Stūmoklio greitis: 50–500 mm/s

Judėjimo tolerancija: nuo 0 iki 1 mm

Sąsajos kalibras: Pateikia įvairias specifikacijas, tokias kaip M5 × 0,8, 1/8, 1/4, 3/8 ir kt., kad atitiktų skirtingus vamzdynų poreikius.

Šarnyro galo sriegis:

Tipas: M (išorinis sriegis)

Dydis: M6 × 1,0

3. Medžiaga ir struktūra

Cilindro galvutės strypo medžiaga: aliuminio lydinys

Cilindro medžiaga: aliuminio lydinys

Stūmoklio koto medžiaga: nerūdijantis plienas

Stūmoklio medžiaga: aliuminio lydinys

Šarnyrinio strypo veržlės medžiaga: anglinis plienas

Mūsų paslaugos:

1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės

2, Mūsų kainos yra labai konkurencingos.

3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.

4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą
