CD85N16-40-B

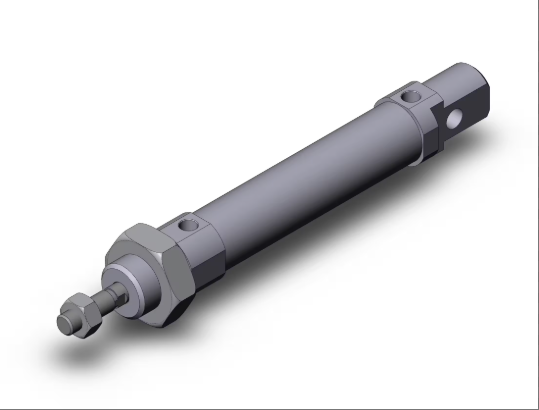

CD85N16-40-B modelis yra vieno koto dvigubo veikimo cilindras, atitinkantis ISO standartus. Jis pasižymi kompaktiška konstrukcija, plona cilindro forma, cilindro skersmuo yra 16 mm, o eiga – 40 mm. Pagrindinė medžiaga yra aliuminio lydinys, kuris sujungia lengvas ir didelio stiprumo savybes ir tinka automatikos įrangai su ribota erdve. Įmontuotas magnetinis žiedas leidžia montuoti magnetinį jungiklį, todėl lengva atlikti padėties nustatymo funkciją. Dvigubai sulenktas anoduoto aliuminio galinis dangtelis, nerūdijančio plieno įvorė ir stūmoklio koto konstrukcija padidina atsparumą korozijai ir dulkėms, ypač tinka dulkėtoms ar drėgnoms aplinkoms. Cilindras turi stūmoklio koto fiksavimo veržlę ir galinę tvirtinimo veržlę, kurios supaprastina montavimo procesą. Įmontuota mažos trinties sintetinės gumos tarpinė, leidžianti pasiekti iki 1500 mm/s veikimo greitį, atitinkantį didelio greičio slankiojančio judėjimo reikalavimus. Šis gaminys suderinamas su M5 × 0,8 srieginėmis sąsajomis, jo darbinė temperatūra yra nuo -20 ℃ iki 80 ℃, o maksimalus atsparumas slėgiui – 1,0 MPa. Smūgio triukšmą sumažina smūgio pagalvėlės ir amortizacinė konstrukcija, todėl jis plačiai naudojamas pramonės situacijose, tokiose kaip elektronikos gamybos ir pakavimo mašinos, kurioms keliami griežti įrangos miniatiūrizacijos ir sklandaus veikimo reikalavimai.
Techninės specifikacijos CD85N16-40-B
Infrastruktūros parametrai
Modelis: CD85N16-40-B
Serija: C85 serija, atitinkanti ISO 6432 standartą
Cilindro skersmuo: 16 mm
Kelionė: 40 mm
Pagrindinė medžiaga: Pagaminta iš nerūdijančio plieno stūmoklio koto ir dvigubai sulenkto anoduoto aliuminio galinio dangtelio, pasižymi geru atsparumu korozijai ir dulkėms, tinka naudoti dulkėtoje aplinkoje.
Montavimo būdas: bazinis tipas (taip pat integruotas su vienu auskaru), lengvai tvirtinamas ir taupo vietą.
Sandarinimo forma: įmontuotas sintetinio kaučiuko tarpiklis, mažos trinties konstrukcija, sklandus veikimas.
2. Veikimo parametrai
Veikimo režimas: Dvigubo veikimo, pasiekiant dvikryptį tiesinį stūmoklio judėjimą suslėgto oro pagalba.
Darbinio slėgio diapazonas:
Minimalus darbinis slėgis: 0,05 MPa
Didžiausias darbinis slėgis: 1,0 MPa
Garantuotas atsparumas slėgiui: 1,5 MPa
Darbinė temperatūra: nuo -10 ℃ iki 60 ℃, gali prisitaikyti prie temperatūros pokyčių įprastoje pramoninėje aplinkoje.
Naudojamas skystis: oras, nereikia papildomo tepimo, todėl supaprastinamas priežiūros procesas.
Buferio forma: pagalvėlė (standartinė), sumažinanti stūmoklio koto smūgio triukšmą ir prailginanti cilindro tarnavimo laiką.
Stūmoklio greičio diapazonas: nuo 50 mm/s iki 1500 mm/s, palaiko didelio arba mažo greičio darbo sąlygas ir prisitaiko prie skirtingų judesio ritmo reikalavimų.
Leistinas eigos ilgio nuokrypis: 0 mm, užtikrinantis pakartotinį padėties nustatymo tikslumą.
3. Sąsajos ir diegimo parametrai
Vamzdžio skersmuo (oro slėgio anga): M5 × 0,8, suderinamas su standartinėmis pneumatinėmis vamzdynų sąsajomis.
Kiauryminio sriegio tipas: M tipo sriegis, lengvai jungiamas su jungtimis arba vožtuvų grupėmis.
Strypo galo forma: išorinis sriegis, M6 × 1 dydžio, kad būtų lengva prijungti prie apkrovų.
Magnetinių jungiklių suderinamumas: nemagnetiniam jungikliui (su įmontuotu magnetiniu žiedu, D modelis) padėties aptikimo funkcijai atlikti reikalingi papildomi magnetiniai jutikliai.
Magnetinio jungiklio montavimo būdas: plieninės juostos montavimo tipas (B tipas), lengva reguliuoti magnetinio jungiklio padėtį.
4, Priedai ir priedai
Stūmoklio koto fiksavimo veržlė: pridedama, kad būtų lengva stūmoklio koto padėtį fiksuoti.
Galinė montavimo veržlė: pridedama, kad būtų paprasčiau montuoti.
