MGPM20TF-30Z

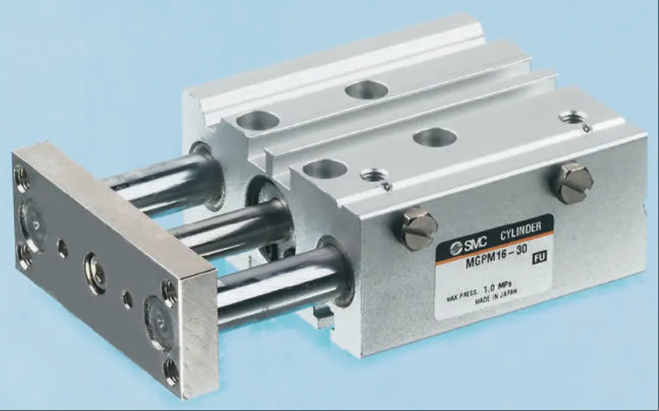

MGPM20TF-30Z modelis – tai plonas cilindras su kreipiančiąja kotele, priklausantis MGP-Z serijai. Jis pasižymi kompaktiška konstrukcija, o įmontuota kreipiančiosios koto konstrukcija gali efektyviai užkirsti kelią stūmoklio koto sukimuisi, žymiai pagerindama apkrovos stabilumą ir nukreipimo tikslumą, ypač tinka didelio tikslumo padėties nustatymo scenarijams. Jo cilindro skersmuo yra 20 mm, eiga – 30 mm, o pagrindinė medžiaga – aliuminio lydinys, kuris sujungia lengvas ir didelio stiprumo savybes, kad atitiktų kompaktiško erdvės išdėstymo reikalavimus. Šis gaminys palaiko dvigubo veikimo pavaros režimą, užtikrinantį dvikryptį tiesinį stūmoklio judėjimą suslėgtu oru. Jo maksimalus slėgio atsparumas yra 1,0 MPa, o darbinė temperatūros diapazonas yra nuo -10 ℃ iki 60 ℃. Jis suderinamas su oru kaip varomąja terpe ir nereikalauja papildomo tepimo, todėl jį patogu prižiūrėti. Be to, jo kreipiančioji kotas buvo sutrumpintas 22 mm, o optimizuotas priekinės plokštės storio dizainas sumažino svorį 24 %, todėl žymiai sumažėjo montavimo darbų poreikis. Jis taip pat suderinamas su apvaliais magnetiniais jungikliais ir stipriais magnetiniais jungikliais ir gali būti montuojamas tiesiogiai be pertvarų, taip dar labiau pagerinant erdvės panaudojimą ir sistemos integraciją. Jis plačiai naudojamas pramonės srityse, tokiose kaip elektronikos gamyba ir tikslus surinkimas, kurioms keliami griežti įrangos miniatiūrizacijos ir judesio tikslumo reikalavimai.
Techninės specifikacijos MGPM20TF-30Z
Infrastruktūros parametrai
Modelis: MGPM20TF-30Z
Serija: MGP-Z serija su plonu cilindru, skirtu kreipiančiajam strypui
Cilindro skersmuo: 20 mm
Kelionė: 30 mm
Pagrindinė medžiaga: aliuminio lydinys, apjungiantis lengvas ir didelio stiprumo savybes, tinka kompaktiškiems erdvės išdėstymo reikalavimams.
Kreipiamojo strypo konstrukcija: įmontuotas kreipiamasis strypas gali veiksmingai užkirsti kelią stūmoklio strypo sukimuisi, pagerinti apkrovos stabilumą ir nukreipimo tikslumą, ypač tinka didelio tikslumo padėties nustatymo scenarijams.
Guolio tipas: slydimo guolis, užtikrinantis šoninį stabilumą ir apsaugantis cilindrą nuo šoninio apkrovos smūgio.
Montavimo būdas: paprastas montavimas, lengvai tvirtinamas prie įrangos paviršiaus arba integruojamas į modulines vožtuvų grupes.
2. Veikimo parametrai
Veikimo režimas: Vieno strypo dvigubas veikimas, užtikrinantis dvikryptį tiesinį stūmoklio judėjimą suslėgtu oru.
Darbinio slėgio diapazonas:
Minimalus darbinis slėgis: 0,1 MPa
Didžiausias darbinis slėgis: 1,0 MPa
Garantuotas atsparumas slėgiui: 1,5 MPa
Darbinė temperatūra: nuo -10 ℃ iki 60 ℃, gali prisitaikyti prie temperatūros pokyčių įprastoje pramoninėje aplinkoje.
Naudojamas skystis: oras, nereikia papildomo tepimo, todėl supaprastinamas priežiūros procesas.
Buferio forma: pagalvėlė, sumažina stūmoklio koto smūgio triukšmą ir prailgina cilindro tarnavimo laiką.
Stūmoklio greičio diapazonas: 50–500 mm/s, palaikantis didelės arba mažos spartos darbo sąlygas, tinkantis skirtingiems judesio ritmo reikalavimams.
Nesukamasis tikslumas: ± 0,07 °, užtikrinantis aukštą padėties nustatymo tikslumą.
3. Sąsajos ir diegimo parametrai
Vamzdžio skersmuo (oro slėgio anga): 1/8 colio, suderinamas su standartinėmis pneumatinėmis vamzdynų sąsajomis.
Kiauryminio sriegio tipas: Rc sriegis, lengvai jungiamas su jungtimis arba vožtuvų grupėmis.
Magnetinių jungiklių suderinamumas: įmontuotas magnetinis žiedas, palaiko magnetinių jungiklių montavimą (reikalinga papildoma konfigūracija), palengvina padėties aptikimo funkciją.
Magnetinio jungiklio montavimo būdas: Apvalus magnetinis jungiklis ir stiprus magnetinis laukas atsparus magnetinis jungiklis nereikalauja pertvarų ir gali būti montuojami tiesiogiai, taip dar labiau pagerinant erdvės panaudojimą ir sistemos integraciją.
4. Dydžio ir svorio optimizavimas
Kreipiamojo strypo sutrumpinimas: iki 22 mm, taip sumažinant cilindro montavimo metu reikalingų skylių apdirbimo kiekį ir sutaupant vietos.
Priekinės plokštės storio pakeitimas: svoris sumažintas iki 24 %, dar labiau sumažinant įrangos apkrovą.
